건축, 토목 구조물의 외측에 적용되는 비노출/노출 방수공법(조달우수제품)에 관한것으로 강도 보강층인 알루미늄 시트와
개량아스팔트 및 점착 유연형 방수씰재로 구성된 3중의 융복합 기술을 특징으로 하는 방수공법
기술 효과
점착유연형 씰재를 이용한 점착복합시트로 누수방지 효과 및 내구성 최대 확보
시공순서_비노출
1
드라이팩 도포
2
드라이 그린 점착복합시트 부착
3
접합테이프 부착 및 시공완료
※ 선공정(시공사) : 코너면잡기/보호재 설치
후공정(시공사) : 보호재 설치
공법 개요

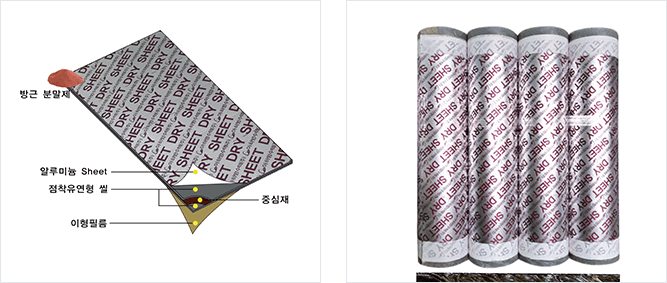

본 설치공법은 토목,건축물의 외측에 적용되는 비노출 방수 기술(조달우수제품)에 관한것으로 강도 보강층인 알루미늄시트와 개량아스팔트 및
점착유연형 방수씰재(드라이 씰)로 구성된 3중의 융복합 기술을 특징으로하는 비노출 방수 시공기술
제품 특징
1점착유연형 방수씰재를 이용한 복합시트로 방수성능 탁월
2구조물 거동대응성 / 습윤,저온 시공성 양호
3전면밀착 자착시공으로 시공 간단
4내화학성(염해환경) 및 내한성 우수
53중의 융복합 기술에 의한 방수방근 복합기능
공법 효과
1점착형 복합시트에 의한 방수성능 최대 확보
2공정 간소화로 공기단축 및 공사비 절감 효과
3지하공간 활용 확대 및 활성화 기대
43중 융복합 기술에 의한 내구성 증가
적용 구조물
지하주차장/지하차도/지하철/공동구/전력구/탄약고/벙커/옥상 슬라브 등
02
세부품명 : 아스팔트 방수시트(3015189902)
적용부위 : 비노출-방근구간
지정범위 : Dry Green-203
식별번호 : 24182381
적용 개요

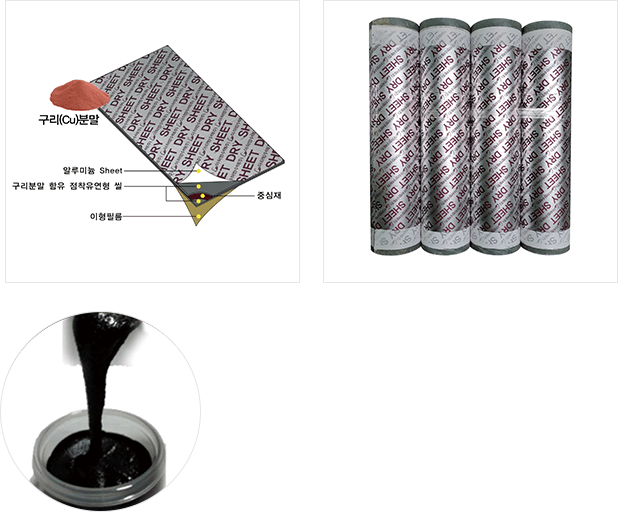

식물 뿌리의 활착을 억제하는 구리 분말이 함유된 점착유연형 방수씰재(드라이 씰)와 방근성능이 뛰어난 알루미늄 시트를 일체화하여
공장에서 직접 생산한 롤 형태의 점착 복합시트를 이용하여 3중의 융복합기술을 특징으로 하는 방근 시공기술(조달우수제품)
적용 구조물
건축구조물 옥상 및 지하구조물 상부(조경식재 하부)
시공 순서
1
드라이팩 도포
2
드라이 그린 점착복합시트 부착
3
겹침부위 방근테이프 부착
4
시공 완료
공법 개요
본 설치공법은 토목,건축 및 건축물 녹화시에 적용되는 비노출 방수방근 복합기술(조달우수제품)에 관한 것으로 강도 보강층인 알루미늄 시트와 식물 뿌리의 성장을 억제하는 구리분말이 함유된 개량아스팔트 및 점착유연형 방수씰재(드라이 씰)로 구성된 3중의 융복합 기술을 특징으로 하는 방근 시공기술
제품 특징
1점착유연형 씰재를 이용한 복합시트로 방수성능 탁월
2구조물 거동대응성 / 습윤,저온 시공성 양호
3전면 밀착 자착시공으로 시공 간단
43중 융복합 방수,방근 기술에 의한 식물뿌리 억제
5구리분말이 함유된 아스팔트 및 점착유연형 방수씰재
(드라이 씰)에 의한 굴화성 유도로 뿌리 성장 억제
공법 효과
13중의 융복합 기술에 의한 방수,방근 최장 확보
2구리분말에 의한 뿌리성장 억제
3지하공간 활용 및 도심속 녹화 활성화 기대
03
세부품명 : 아스팔트 방수시트(3015189902)
적용부위 : 노출-옥상구간(규사시트)
지정범위 : Dry Green-303
식별번호 : 24182380
적용 개요

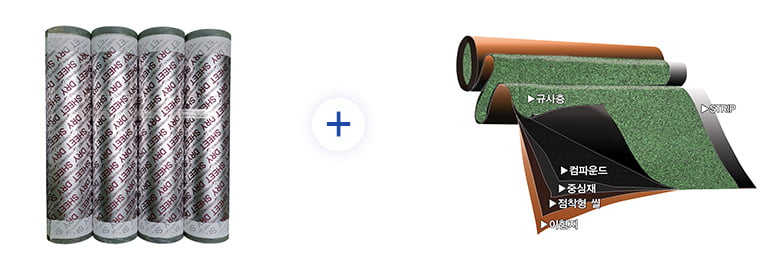

드라이 그린 점착복합시트재를 설치하고 부직포 또는 PP직포 중심재를 기준으로 하부면은 폴리머 개질 아스팔트 및 점착 유연형 씰재로 구성되어 있고, 상부면은 폴리머 개질 아스팔트 위에 착색사(규사)로 구성되어 있는 규사시트(하이브리드)를 설치하여 미려한 외부 경관을 제공하는 옥상 노출 시공기술(조달우수제품)
기술 효과
노출 경관 쾌적성 확보
시공순서_노출
1
드라이팩 도포
2
드라이 그린 점착복합시트 부착
3
접합테이프 부착
4
노출시트(하이브리드) 시공완료
적용 구조물
건축물 옥상 및 데크 등
04
세부품명 : 아스팔트 방수시트(3015189902)
적용부위 : 노출-합벽구간(하이브리드 규사시트)
지정범위 : Dry Green-303
식별번호 : 24182380
적용 개요

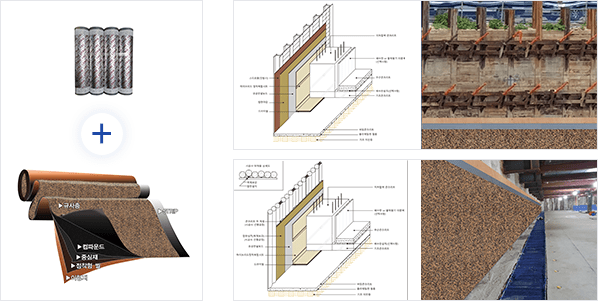

CIP, 토류벽면에 선공정인 합판 및 PP복합판넬 등을 설치한 후 3중의 융복합 기술인 드라이 그린 점착복합시트의 설치면에 콘크리트 타설 및 미장이 가능한 규사층으로 구성된 하이브리드 시트재를 이용하여 Fresh Concrete와 일체성을 가지는 합벽방수 시공기술(조달우수제품)
공법 효과
1규사층과 합벽 콘크리트와의 일체성 확보(역방수)
2유공판넬보드를 이용한 1차 방수및 지하 결로 저감효과
3유공판넬보드를 이용한 1차 방수및 지하 결로 저감효과
시공순서_합벽
1
바탕면상태 확인
2
합판(목재) 및 유공판넬보드 설치(시공사)
3
하이브리드 점착복합시트 부착
※ 선공정(시공사) : 합판면잡기/유공판넬보드 설치
후공정(시공사) : 솔져 설치
05
세부품명 : 아스팔트 방수시트(3015189902)
적용부위 : 노출-옥상구간(우레탄 차열탑)
지정범위 : Dry Green-403
식별번호 : 24246788
적용 개요

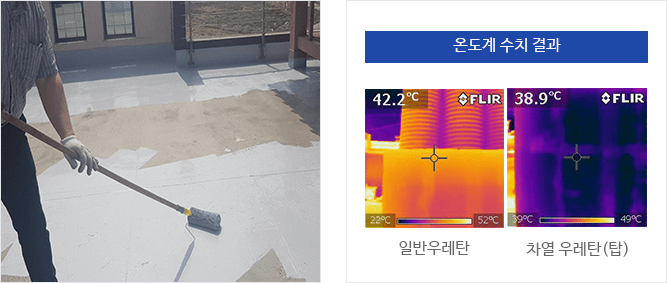

3중의 융복합 기술인 드라이 그린 점착복합시트재를 설치하고
그 상부에 우레탄 도막과 차열(탑)층을 두어 복사열을 차단하는 옥상 노출방수 시공기술(조달우수제품)
